  TCP是一个巨复杂的协议,因为他要解决很多问题,而这些问题又带出了很多子问题和阴暗面。所以学习 TCP 本身是个比较痛苦的过程,但对于学习的过程却能让人有很多收获。关于 TCP 这个协议的细节,我还是推荐你去看 W.Richard Stevens 的《TCP/IP 详解 卷1:协议》(当然,你也可以去读一下 RFC793 以及后面 N 多的 RFC)。另外,本文我会使用英文术语,这样方便你通过这些英文关键词来查找相关的技术文档。

  之所以想写这篇文章,目的有三个,

  所以,本文不会面面俱到,只是对 TCP 协议、算法和原理的科普。

  我本来只想写一个篇幅的文章的,但是 TCP 真 TMD 的复杂,比 C++ 复杂多了,这 30 多年来,各种优化变种争论和修改。所以,写着写着就发现只有砍成两篇。

  废话少说,首先,我们需要知道 TCP 在网络 OSI 的七层模型中的第四层 —— 传输层(Transport),IP 在第三层 —— 网络层(Network),ARP 在第二层 —— 数据链路层(Data Link),在第二层上的数据,我们叫 Frame,在第三层上的数据叫 Packet,第四层的数据叫 Segment。

  首先,我们需要知道,我们程序的数据首先会打到 TCP 的 Segment 中,然后 TCP 的 Segment 会打到 IP 的 Packet 中,然后再打到以太网 Ethernet 的 Frame 中,传到对端后,各个层解析自己的协议,然后把数据交给更高层的协议处理。

TCP头格式

  接下来,我们来看一下 TCP 头的格式

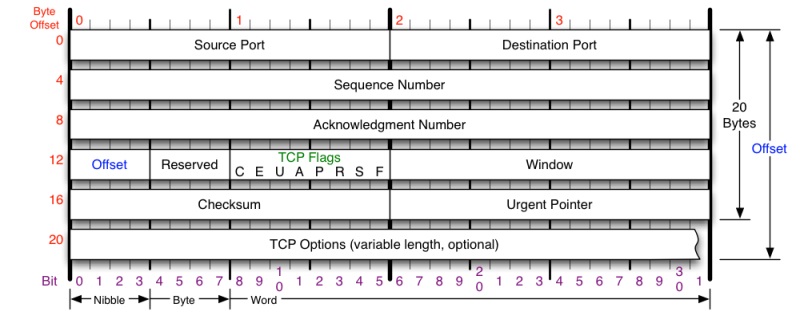

TCP 头格式 1

TCP 头格式 1(图片来源

  你需要注意这么几点:

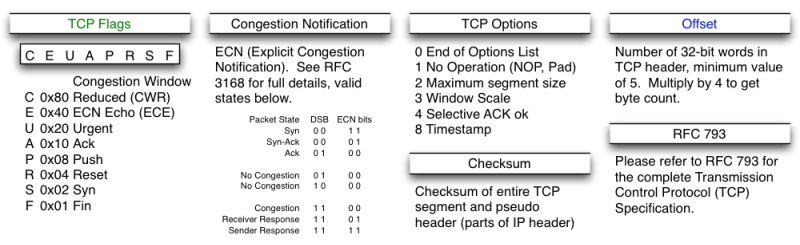

  关于其它的东西,可以参看下面的图示

TCP 头格式 2

TCP 头格式 2(图片来源

TCP的状态机

  其实,网络上的传输是没有连接的,包括 TCP 也是一样的。而 TCP 所谓的“连接”,其实只不过是在通讯的双方维护一个“连接状态”,让它看上去好像有连接一样。所以,TCP 的状态变换是非常重要的。

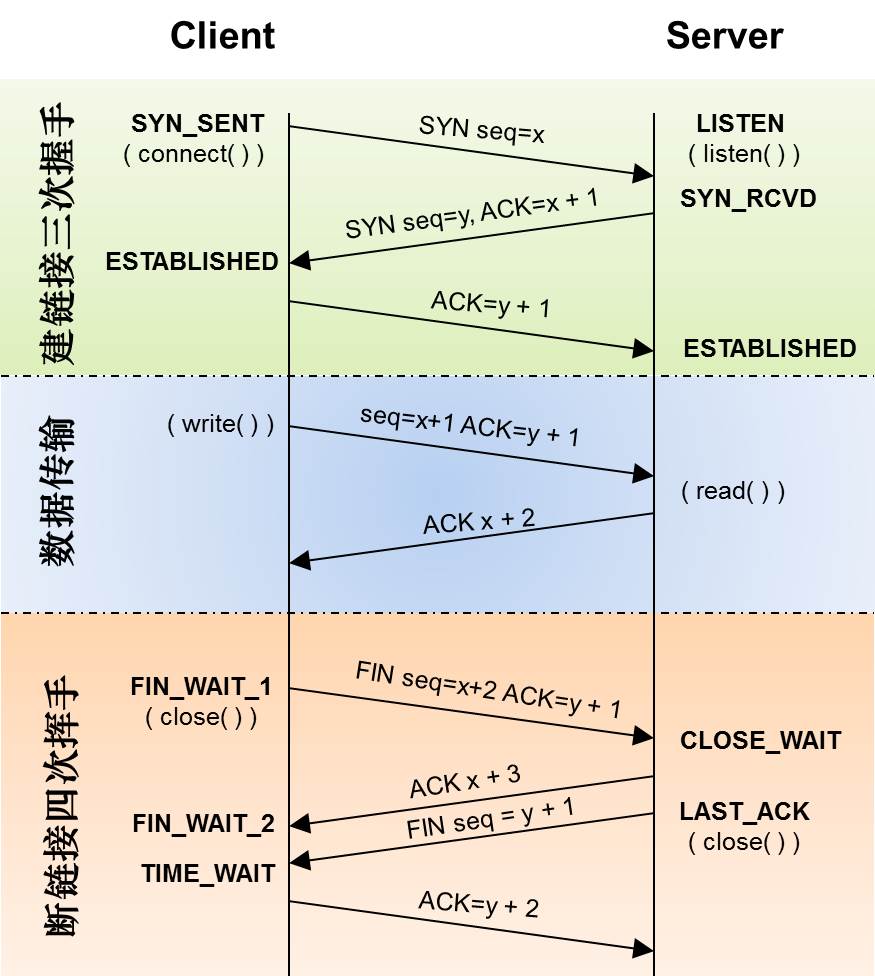

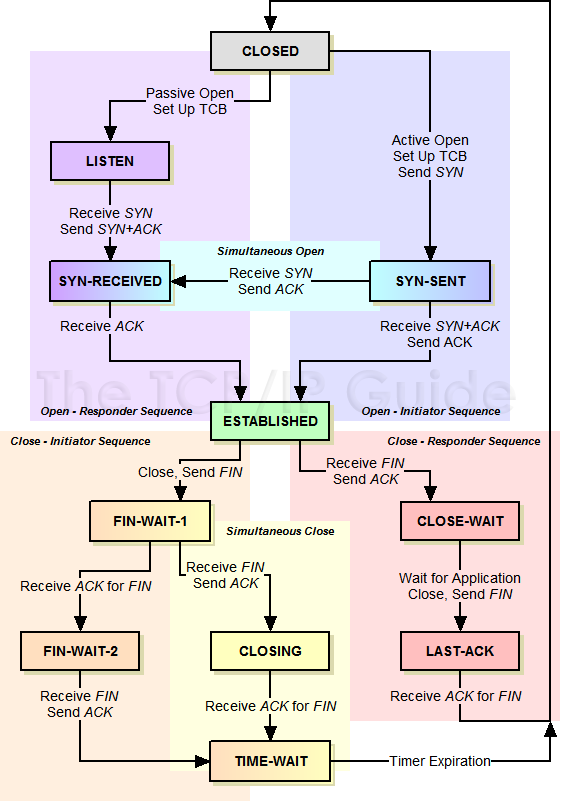

  下面是:“TCP 协议的状态机”(图片来源) 和 “TCP 建链接”、“TCP 断链接”、“传数据” 的对照图,我把两个图并排放在一起,这样方便在你对照着看。另外,下面这两个图非常非常的重要,你一定要记牢。(吐个槽:看到这样复杂的状态机,就知道这个协议有多复杂,复杂的东西总是有很多坑爹的事情,所以 TCP 协议其实也挺坑爹的)

TCP 协议的状态机 握手次数

  很多人会问,为什么建链接要 3 次握手,断链接需要 4 次挥手?

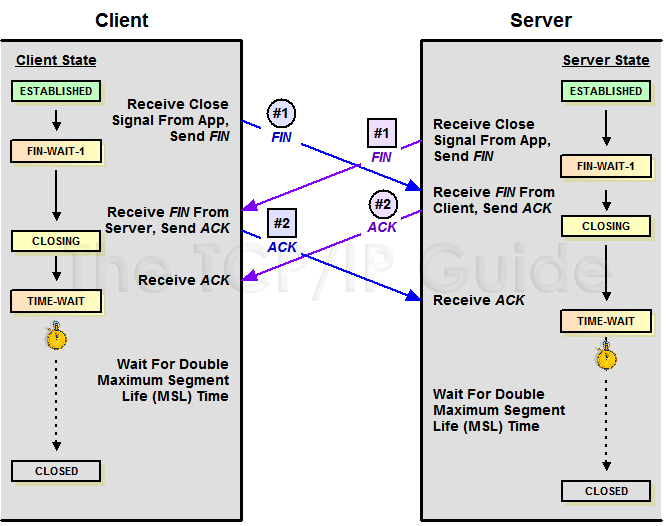

两端同时断开链接

两端同时断开链接(图片来源

  另外,有几个事情需要注意一下:

Again,使用 tcp_tw_reusetcp_tw_recycle 来解决 TIME_WAIT 的问题是非常非常危险的,因为这两个参数违反了TCP协议(RFC 1122) 。

数据传输中的 Sequence Number

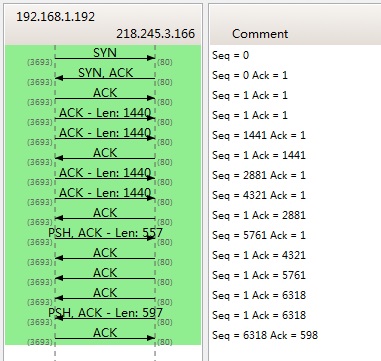

  下图是我从 Wireshark 中截了个我在访问 coolshell.cn 时的有数据传输的图给你看一下,SeqNum 是怎么变的。(使用 Wireshark 菜单中的 Statistics -> Flow Graph…

数据传输图

  你可以看到,SeqNum 的增加是和传输的字节数相关的。上图中,三次握手后,来了两个 Len:1440 的包,而第二个包的 SeqNum 就成了 1441。然后第一个 ACK 回的是 1441,表示第一个 1440 收到了。

注意:如果你用 Wireshark 抓包程序看 3 次握手,你会发现 SeqNum 总是为0,不是这样的,Wireshark 为了显示更友好,使用了 Relative SeqNum —— 相对序号,你只要在右键菜单中的 protocol preference 中取消掉就可以看到“Absolute SeqNum”了。

TCP重传机制

  TCP 要保证所有的数据包都可以到达,所以,必需要有重传机制。

  注意,接收端给发送端的 Ack 确认只会确认最后一个连续的包,比如,发送端发了 1,2,3,4,5 一共五份数据,接收端收到了 1,2,于是回 ack 3,然后收到了 4(注意此时 3 没收到),此时的 TCP 会怎么办?我们要知道,因为正如前面所说的,SeqNum 和 Ack 是以字节数为单位,所以 ack 的时候,不能跳着确认,只能确认最大的连续收到的包,不然,发送端就以为之前的都收到了。

超时重传机制

  一种是不回 ack,死等 3,当发送方发现收不到 3 的 ack 超时后,会重传 3。一旦接收方收到 3 后,会 ack 回 4 —— 意味着 3 和 4 都收到了。

  但是,这种方式会有比较严重的问题,那就是因为要死等 3,所以会导致 4 和 5 即便已经收到了,而发送方也完全不知道发生了什么事,因为没有收到 Ack,所以,发送方可能会悲观地认为也丢了,所以有可能也会导致 4 和 5 的重传。

  对此有两种选择:

  这两种方式有好也有不好。第一种会节省带宽,但是慢,第二种会快一点,但是会浪费带宽,也可能会有无用功。但总体来说都不好。因为都在等 timeout,timeout 可能会很长(在下篇会说 TCP 是怎么动态地计算出 timeout 的)

快速重传机制

  于是,TCP 引入了一种叫 Fast Retransmit 的算法,不以时间驱动,而以数据驱动重传。也就是说,如果,包没有连续到达,就 ack 最后那个可能被丢了的包,如果发送方连续收到 3 次相同的 ack,就重传。Fast Retransmit 的好处是不用等 timeout 了再重传。

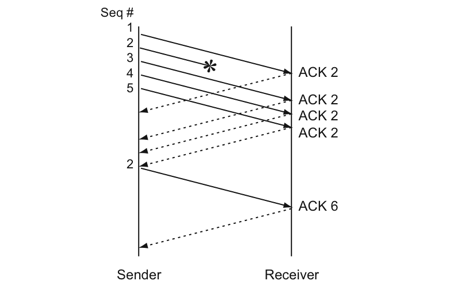

  比如:如果发送方发出了 1,2,3,4,5 份数据,第一份先到送了,于是就 ack 回 2,结果 2 因为某些原因没收到,3 到达了,于是还是 ack 回 2,后面的 4 和 5 都到了,但是还是 ack 回 2,因为 2 还是没有收到,于是发送端收到了三个 ack = 2 的确认,知道了 2 还没有到,于是就马上重转 2。然后,接收端收到了 2,此时因为 3,4,5 都收到了,于是 ack 回 6。示意图如下:

快速重传

  Fast Retransmit 只解决了一个问题,就是 timeout 的问题,它依然面临一个艰难的选择,就是重转之前的一个还是重装所有的问题。对于上面的示例来说,是重传 #2 呢还是重传 #2,#3,#4,#5 呢?因为发送端并不清楚这连续的 3 个 ack(2) 是谁传回来的?也许发送端发了 20 份数据,是 #6,#10,#20 传来的呢。这样,发送端很有可能要重传从 2 到 20 的这堆数据(这就是某些 TCP 的实际的实现)。可见,这是一把双刃剑。

SACK 方法

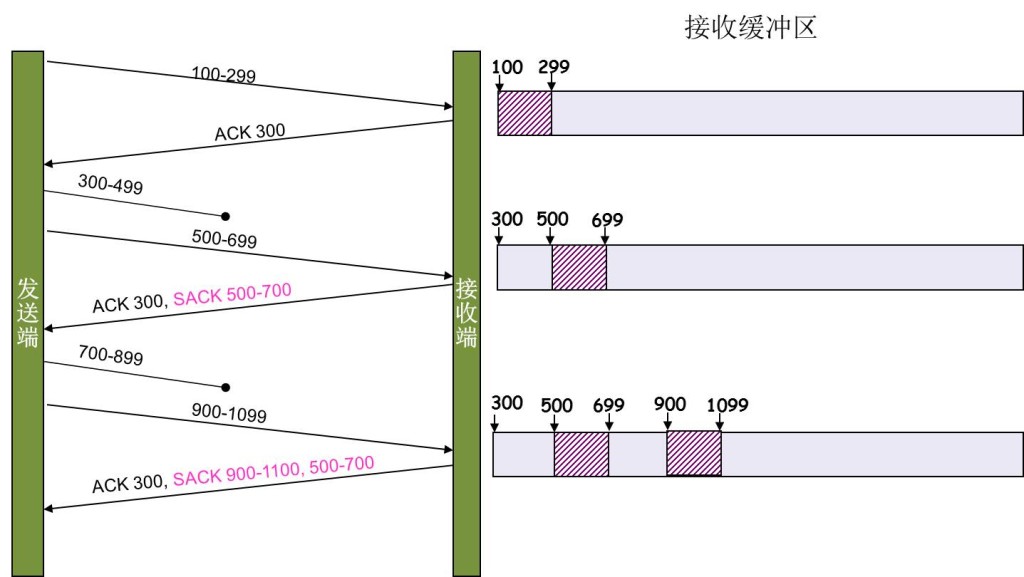

  另外一种更好的方式叫:Selective Acknowledgment (SACK)(参看 RFC 2018),这种方式需要在 TCP 头里加一个 SACK 的东西,ACK 还是 Fast Retransmit 的 ACK,SACK 则是汇报收到的数据碎版。参看下图:

SACK方法

  这样,在发送端就可以根据回传的 SACK 来知道哪些数据到了,哪些没有到。于是就优化了 Fast Retransmit 的算法。当然,这个协议需要两边都支持。在 Linux 下,可以通过 tcp_sack 参数打开这个功能(Linux 2.4 后默认打开)。

  这里还需要注意一个问题 —— 接收方 Reneging,所谓 Reneging 的意思就是接收方有权把已经报给发送端 SACK 里的数据给丢了。这样干是不被鼓励的,因为这个事会把问题复杂化了,但是,接收方这么做可能会有些极端情况,比如要把内存给别的更重要的东西。所以,发送方也不能完全依赖 SACK,还是要依赖 ACK,并维护 Time-Out,如果后续的 ACK 没有增长,那么还是要把 SACK 的东西重传,另外,接收端这边永远不能把 SACK 的包标记为 Ack。

注意:SACK 会消费发送方的资源,试想,如果一个攻击者给数据发送方发一堆 SACK 的选项,这会导致发送方开始要重传甚至遍历已经发出的数据,这会消耗很多发送端的资源。详细的东西请参看《TCP SACK的性能权衡

Duplicate SACK – 重复收到数据的问题

  Duplicate SACK 又称 D-SACK,其主要使用了 SACK 来告诉发送方有哪些数据被重复接收了。RFC-2833 里有详细描述和示例。下面举几个例子(来源于 RFC-2833

  D-SACK使用了SACK的第一个段来做标志,

示例一:ACK 丢包

  下面的示例中,丢了两个 ACK,所以,发送端重传了第一个数据包(3000 - 3499),于是接收端发现重复收到,于是回了一个 SACK = 3000 - 3500,因为 ACK 都到了 4000 意味着收到了 4000 之前的所有数据,所以这个 SACK 就是 D-SACK —— 旨在告诉发送端我收到了重复的数据,而且我们的发送端还知道,数据包没有丢,丢的是 ACK 包。

Transmitted  Received    ACK Sent
Segment Segment (Including SACK Blocks)

3000-3499 3000-3499 3500 (ACK dropped)
3500-3999 3500-3999 4000 (ACK dropped)
3000-3499 3000-3499 4000, SACK=3000-3500
---------

示例二:网络延误

  下面的示例中,网络包(1000 - 1499)被网络给延误了,导致发送方没有收到 ACK,而后面到达的三个包触发了“Fast Retransmit 算法”,所以重传,但重传时,被延误的包又到了,所以,回了一个 SACK = 1000 - 1500,因为 ACK 已到了 3000,所以,这个 SACK 是 D-SACK —— 标识收到了重复的包。

  这个案例下,发送端知道之前因为“Fast Retransmit 算法”触发的重传不是因为发出去的包丢了,也不是因为回应的 ACK 包丢了,而是因为网络延时了。

Transmitted    Received    ACK Sent
Segment Segment (Including SACK Blocks)

500-999 500-999 1000
1000-1499 (delayed)
1500-1999 1500-1999 1000, SACK=1500-2000
2000-2499 2000-2499 1000, SACK=1500-2500
2500-2999 2500-2999 1000, SACK=1500-3000
1000-1499 1000-1499 3000
1000-1499 3000, SACK=1000-1500
---------

  可见,引入了 D-SACK,有这么几个好处:

  1. 可以让发送方知道,是发出去的包丢了,还是回来的 ACK 包丢了。
  2. 是不是自己的 timeout 太小了,导致重传。
  3. 网络上出现了先发的包后到的情况(又称 reordering)
  4. 网络上是不是把我的数据包给复制了。

  知道这些东西可以很好得帮助TCP了解网络情况,从而可以更好的做网络上的流控。

  Linux 下的 tcp_dsack 参数用于开启这个功能(Linux 2.4 后默认打开)

  好了,上篇就到这里结束了。如果你觉得我写得还比较浅显易懂,那么,欢迎移步看下篇《TCP的那些事(下)
